Häcksler selber bauen: Anleitung & Sicherheitstipps
Der Eigenbau eines Häckslers ist eine anspruchsvolle Aufgabe, die fundierte Kenntnisse in Mechanik und Elektrotechnik voraussetzt. Dieser Artikel beleuchtet die Herausforderungen, Sicherheitsaspekte und technischen Details, die beim Bau eines eigenen Häckslers zu beachten sind.
Herausforderungen beim Eigenbau eines Häckslers
Der Eigenbau eines Häckslers ist mit erheblichen Herausforderungen verbunden, die sowohl technische als auch sicherheitstechnische Aspekte umfassen:
1. Komplexität der Konstruktion:
Der Aufbau eines funktionellen Häckslers erfordert ein tiefes Verständnis mechanischer und elektrischer Systeme. Sie müssen sicherstellen, dass alle Komponenten korrekt montiert sind und einwandfrei zusammenarbeiten.
2. Sicherheitsstandards:
Ein selbst gebauter Häcksler muss strenge Sicherheitsvorschriften einhalten, um Unfälle zu vermeiden. Dazu gehören Schutzvorrichtungen, die verhindern, dass Hände oder Kleidung in den Zerkleinerungsmechanismus gelangen, sowie ein zuverlässiger Not-Aus-Schalter.
3. Beschaffung von Teilen:
Hochwertige und geeignete Bauteile sind nicht nur schwer zu finden, sondern auch oft teuer. Motoren, Messer oder Walzen, hochwertige Stahlprofile und Sicherheitsvorrichtungen kosten insgesamt so viel, dass der Eigenbau finanziell oft nicht lohnt.
4. Zeitaufwand:
Der Bau eines Häckslers ist zeitintensiv. Vom Entwurf über die Beschaffung der Materialien bis hin zur eigentlichen Montage kann dieser Prozess mehrere Monate in Anspruch nehmen. Speziell die Anpassung und kontinuierliche Optimierung erfordert Geduld und Erfahrung.
5. Erforderliche Werkzeuge:
Neben den Materialien benötigen Sie spezielle Werkzeuge und Maschinen, um die Teile zu bearbeiten und zu montieren. Dies kann von Schweißgeräten bis hin zu präzisen Messtechnik-Tools reichen.
6. Test- und Anpassungsphase:
Nach dem Bau müssen Sie den Häcksler ausführlich testen und möglicherweise Anpassungen vornehmen, um optimale Leistung und Sicherheit zu gewährleisten. Dies kann zusätzlichen Aufwand und Kosten verursachen.
Antriebsarten für den Häcksler
Beim Bau eines Häckslers haben Sie die Wahl zwischen verschiedenen Antriebsarten, die jeweils eigene Vor- und Nachteile mit sich bringen:
1. Elektroantrieb:
Elektrobetriebene Häcksler sind aufgrund ihrer leiseren Arbeitsweise und kompakten Bauform eine beliebte Wahl. Sie benötigen allerdings eine zuverlässige Stromquelle, was den Einsatzort einschränken kann. Für elektrische Häcksler gibt es zwei Haupttypen:
- Normale Haushaltssteckdose (220 Volt): Diese Geräte sind ideal für kleine bis mittelgroße Äste und leichter zu handhaben.
- Starkstromanschluss (380 Volt): Die leistungsstärkeren Modelle können auch dickere Äste effizient zerkleinern.
2. Benzinantrieb:
Benzinbetriebene Häcksler bieten eine hohe Flexibilität und Unabhängigkeit von einer Stromquelle, was sie ideal für große Grundstücke und professionelle Anwendungen macht. Sie sind leistungsstärker als die meisten Elektrohäcksler, jedoch lauter, schwerer und erzeugen Abgase.
3. Traktorantrieb:
Häcksler für den Traktoranbau nutzen die Motorleistung des Traktors und sind besonders effektiv für große Mengen an Häckselgut oder sehr dicke Äste. Dieser Antrieb erfordert jedoch einen vorhandenen Traktor und ist daher eher für landwirtschaftliche Betriebe oder sehr große Gärten geeignet.
Durch die Wahl der richtigen Antriebsart können Sie die Leistung und Effizienz Ihres selbstgebauten Häckslers erheblich beeinflussen und optimal an Ihre spezifischen Anforderungen anpassen. Berücksichtigen Sie dabei sowohl die Verfügbarkeit der Energiequelle als auch die Lautstärke und die Mobilität des Geräts.

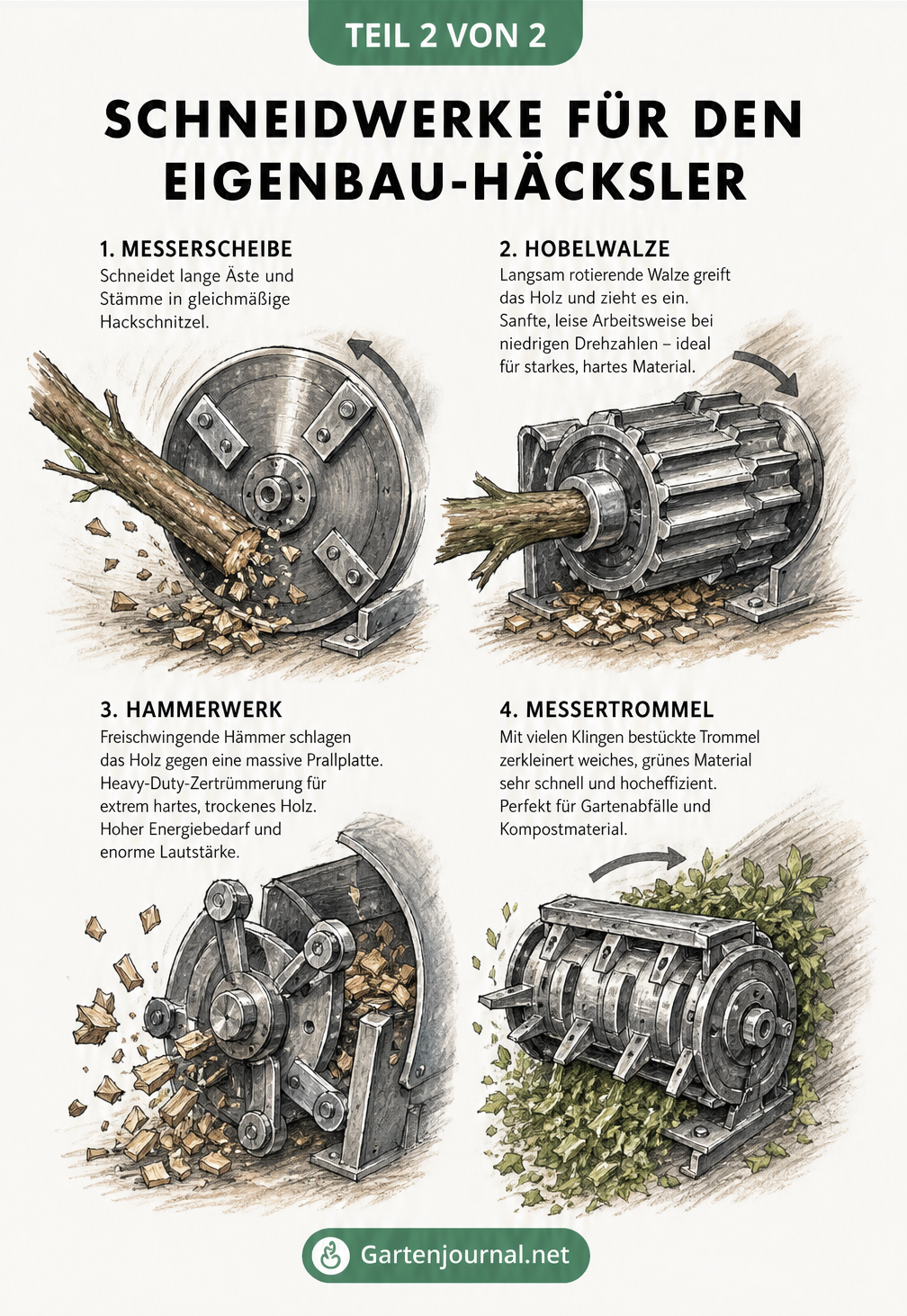

Zerkleinerungsmechanismen
Die Auswahl des geeigneten Zerkleinerungsmechanismus ist entscheidend für die Funktion Ihres selbstgebauten Häckslers und hängt stark von der Art des Materials ab, das Sie verarbeiten möchten. Nachstehend sind verschiedene Mechanismen detailliert beschrieben, um Ihnen bei der optimalen Auswahl zu helfen:
- Messerscheibe: Messerscheiben sind klassische Zerkleinerungssysteme, bei denen Messer auf einer rotierenden Scheibe montiert sind. Diese Technik eignet sich besonders gut für längere Holzabschnitte und Stämme. Neben ihrer Eignung für das Schneiden langer Materialien erzeugen diese Systeme gleichmäßige Hackschnitzel.
- Hobelwalze: Eine Hobelwalze besteht aus rotierenden Walzen, die mit Messern besetzt sind. Diese Mechanismen ziehen das Material ein und zerkleinern es gleichzeitig. Sie ermöglichen eine sanftere Arbeitsweise, was sie ideal für stärkere Äste und härteres Material macht. Diese Maschinen haben in der Regel eine langsamere Arbeitsdrehzahl und sind daher leiser.
- Hammerwerk: Bei einem Hammerwerk wird das Material durch schnelle, rotierende Hämmer gegen eine Platte geschlagen und in kleine Stücke zertrümmert. Diese Heavy-Duty-Option eignet sich besonders für besonders harte oder feste Materialien wie ältere und trockene Holzstücke. Dieser Mechanismus kann große Materialmengen effizient verarbeiten, ist jedoch oft lauter und benötigt mehr Energie.
- Messertrommel: Bei Messertrommeln handelt es sich um Zylinder, die mit Klingen ausgestattet sind. Diese Zylinder schneiden das eingegebene Material in kleinere Stücke. Diese Art des Mechanismus findet sich oft in Geräten, die eine hohe Effizienz und Geschwindigkeit bei der Zerkleinerung von weicherem Holz und Gartenabfall verlangen.
Die Wahl des Zerkleinerungsmechanismus sollte sich nicht nur an dem zu verarbeitenden Material orientieren, sondern auch an dem gewünschten Endprodukt und der benötigten Effizienz beim Betrieb Ihres Häckslers. Berücksichtigen Sie dabei die spezifischen Anforderungen Ihres Projektes, um einen sowohl leistungsstarken als auch wirtschaftlichen Eigenbau zu gewährleisten.
Einzugsmechanismus
Der Einzugsmechanismus eines Häckslers spielt eine zentrale Rolle bei der effizienten und gleichmäßigen Zuführung des Häckselguts in den Zerkleinerungsbereich. Dabei gibt es verschiedene Techniken, die abhängig von den spezifischen Anforderungen und Materialien eingesetzt werden können.
Mechanische Einzugswalze
Eine mechanische Einzugswalze zieht das Material aktiv in den Häcksler. Diese Methode ist besonders effektiv bei der Verarbeitung von verzweigten und ungleichmäßigen Ästen sowie bei härterem Holz. Die Einzugswalze dreht sich langsam, um das Material sicher zu greifen und kontinuierlich in das Zerkleinerungssystem zu befördern. Der Anpressdruck und die Drehzahl der Walze sollten dabei an die Art des Materials angepasst werden, um ein Verklemmen oder Überlasten zu verhindern.
Schwerkraftbasierter Einzug
Ein einfacher, aber effektiver Einzugsmechanismus nutzt die Schwerkraft, um das Material in den Zerkleinerungsbereich zu befördern. Diese Methode eignet sich vor allem für kleinere Zweige und Gartenabfälle. Sie platzieren das Material einfach in den oberen Trichter, von wo es durch die Schwerkraft in das Schneidwerk fällt. Diese Technik erfordert keine zusätzlichen mechanischen Komponenten, was sie kostengünstig und wartungsarm macht.
Kettengetriebener Einzug
Ein kettengetriebener Einzug kommt häufig bei größeren und professionellen Häckslern zum Einsatz. Hierbei bewegt eine Kette das Material in regelmäßigen Abständen in den Häcksler. Dieser Mechanismus ist besonders geeignet für die Verarbeitung von sehr dichtem oder langem Holzmateriel und reduziert die physische Anstrengung des Benutzers beim Vorschub des Materials erheblich.
Vorpresssystem
Ein Vorpresssystem kann ebenfalls integriert werden, um das Futterwerk aggressiver zu den Messern zu befördern. Dieses System komprimiert das Material vor dem Eintritt in den Zerkleinerungsbereich, was besonders bei sperrigen und voluminösen Ästen von Vorteil ist. Dadurch wird der Zerkleinerungsprozess effektiver, da das Material dichter und gleichmäßiger zugeführt wird.
Indem Sie den passenden Einzugsmechanismus auswählen, können Sie die Effizienz und Handhabung Ihres selbstgebauten Häckslers optimal an Ihre spezifischen Bedürfnisse anpassen. Berücksichtigen Sie dabei die Art und Menge des zu verarbeitenden Materials sowie die gewünschte Verarbeitungsrate.
Sicherheitsaspekte
Beim Bau und Betrieb eines selbstgebauten Häckslers ist die Sicherheit von größter Bedeutung, um Unfälle zu vermeiden und eine sichere Arbeitsumgebung zu gewährleisten. Hier sind einige zentrale Sicherheitsmaßnahmen, die Sie beachten sollten:
- Schutzkleidung tragen: Es ist unerlässlich, beim Betrieb eines Häckslers stets geeignete Schutzkleidung zu tragen. Dazu gehört eine Schutzbrille, um sich vor herumfliegenden Teilchen zu schützen, Gehörschutz bei lauten Geräten sowie robuste Handschuhe für den Schutz Ihrer Hände.
- Abstand halten: Sorgen Sie dafür, dass der Einfüll- und der Auswurfschacht des Häckslers so gestaltet sind, dass das Häckselgut nicht unkontrolliert weggeschleudert wird. Halten Sie stets ausreichenden Abstand und verhindern Sie, dass sich Kinder und Haustiere in der Nähe des Geräts aufhalten.
- Gerät abschalten bei Störungen: Falls der Häcksler blockiert oder nicht ordnungsgemäß funktioniert, schalten Sie das Gerät sofort aus und trennen es von der Stromversorgung. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Blockade sicher beseitigen. Falls Ihr Häcksler über einen Rücklauf verfügt, nutzen Sie diesen, um Verstopfungen gefahrlos zu lösen.
- Arbeitsumgebung sichern: Sorgen Sie für eine gut beleuchtete und aufgeräumte Arbeitsumgebung rund um den Häcksler. Entfernen Sie alle Hindernisse und unnötigen Gegenstände, die Unfälle verursachen könnten.
- Nachbarn und Zeitplan: Häcksler sind laut und können die Nachbarschaft stören. Informieren Sie Ihre Nachbarn über geplante Arbeiten und wählen Sie Zeiten, die weniger störend sind.
Durch die Berücksichtigung dieser Sicherheitsaspekte können Sie Risiken minimieren und einen sicheren Umgang mit Ihrem selbstgebauten Häcksler gewährleisten. Diese Maßnahmen tragen nicht nur zu Ihrer persönlichen Sicherheit bei, sondern auch zur Sicherheit Ihrer Umgebung.

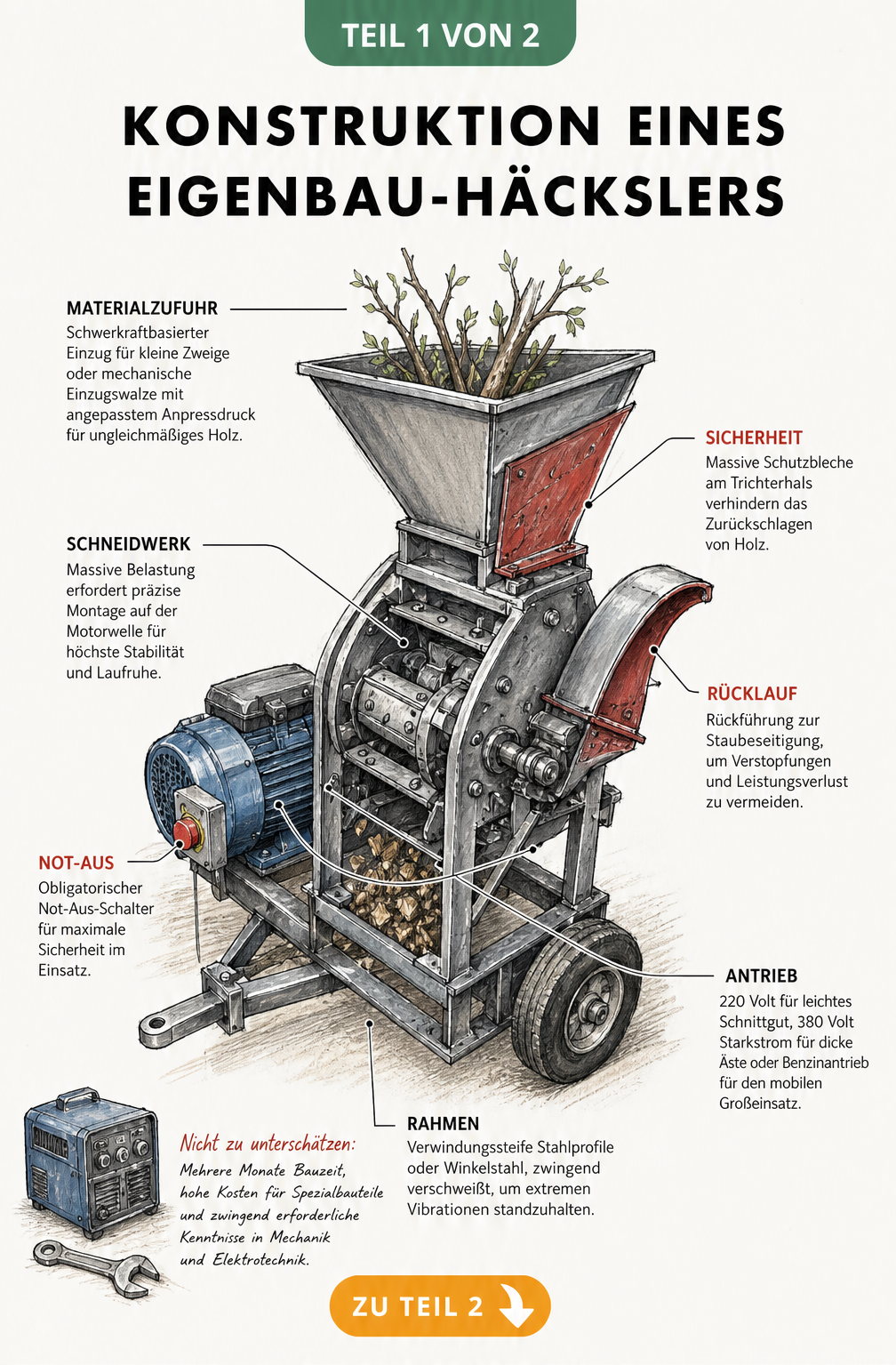

Bauteile und Materialien
Für den Bau eines Häckslers benötigen Sie eine Vielzahl an spezifischen Bauteilen und Materialien, die sorgfältig ausgewählt werden sollten, um die Funktionalität und Sicherheit des Geräts zu gewährleisten:
Motor
Der Motor ist das Herzstück des Häckslers und sollte je nach gewünschter Leistung und Antriebsart sorgfältig ausgewählt werden. Ein Elektromotor eignet sich für kleinere bis mittelgroße Äste, während ein Benzinmotor für größere und härtere Materialien geeignet ist.
Rahmen
Ein stabiler und verwindungssteifer Rahmen ist essenziell für die Langlebigkeit und Sicherheit des Häckslers. Stahlprofile oder Winkelstahl bieten die notwendige Stabilität, um den Belastungen des Zerkleinerungsprozesses standzuhalten.
Schneid- bzw. Zerkleinerungsmechanismus
Der Zerkleinerungsmechanismus spielt eine zentrale Rolle und sollte an die Art des zu verarbeitenden Materials angepasst werden. Ob Messerscheibe, Hobelwalze, Hammerwerk oder Messertrommel – die Wahl des Mechanismus bestimmt maßgeblich die Effektivität des Häckslers.
Einzugsmechanismus
Ein funktionierender Einzugsmechanismus wie eine mechanische Einzugswalze, Schwerkraftzufuhr oder ein kettengetriebener Einzug sorgt dafür, dass das Häckselgut gleichmäßig und sicher in den Zerkleinerungsbereich geleitet wird. Dies steigert die Effizienz und erleichtert die Handhabung.
Schutzvorrichtungen
Um die Sicherheit während des Betriebs zu gewährleisten, sollten Schutzvorrichtungen installiert werden. Diese verhindern, dass Hände oder Fremdkörper in die gefährlichen Bereiche des Häckslers gelangen.
Schalter und Kabel
Für die Steuerung des Motors sowie der Sicherheitseinrichtungen benötigen Sie qualitativ hochwertige Schalter und Kabel. Diese sollten mit der elektrischen Leistung des Motors kompatibel sein und entsprechende Sicherheitsmerkmale aufweisen.
Zusätzliche Materialien
Neben den Hauptkomponenten benötigen Sie weitere Materialien und Werkzeuge wie Schrauben, Nägel, Ösenschrauben, wetterbeständiges Seil, eine Bohrmaschine und Schutzkleidung. Diese sind unerlässlich für die Montage und den sicheren Betrieb des Geräts.
Mit diesen Bauteilen und Materialien haben Sie eine solide Grundlage, um einen leistungsfähigen und sicheren Häcksler zu konstruieren.
Bauanleitung (Beispiel)
Eine exemplarische Anleitung für den Bau eines Häckslers, der einen Elektromotor und eine Messerscheibe als Zerkleinerungsmechanismus nutzt:
1. Vorbereitung der Materialien:
Stellen Sie sicher, dass Sie alle notwendigen Materialien und Werkzeuge zur Hand haben, einschließlich Stahlprofile für den Rahmen, einen Elektromotor, eine Messerscheibe, Schutzvorrichtungen sowie Schalter und Kabel für die elektrische Verkabelung.
2. Bau des Rahmens:
Schneiden Sie die Stahlprofile auf die gewünschten Maße zu und schweißen oder verschrauben Sie sie zu einem stabilen Rahmen zusammen. Der Rahmen muss robust und verwindungssteif sein, um die Belastungen beim Betrieb des Häckslers auszuhalten.
3. Montage des Motors:
Befestigen Sie den Elektromotor sicher am Rahmen. Achten Sie darauf, dass der Motor fest und vibrationsfrei montiert ist, um eine optimale Leistung und Sicherheit zu gewährleisten. Verwenden Sie Gummipuffer oder ähnliche Dämpfungselemente, um Vibrationen zu reduzieren.
4. Befestigung der Messerscheibe:
Montieren Sie die Messerscheibe auf der Motorwelle. Stellen Sie sicher, dass die Scheibe sicher und zentriert befestigt ist, um ein gleichmäßiges Schneiden zu gewährleisten. Es ist wichtig, die Verbindung regelmäßig zu überprüfen und bei Bedarf nachzuziehen.
5. Bau und Montage des Einzugstrichters:
Formen Sie den Einzugstrichter aus Blech oder Kunststoff. Der Trichter sollte eine Form haben, die das zu zerkleinernde Material sicher dem Zerkleinerungsmechanismus zuführt. Befestigen Sie den Trichter fest am Rahmen, um Stabilität zu gewährleisten.
6. Anbringen von Schutzvorrichtungen:
Installieren Sie am Einzugstrichter und an anderen kritischen Stellen Schutzvorrichtungen. Diese sollten verhindern, dass Hände oder Kleidung in den Zerkleinerungsmechanismus geraten. Verwenden Sie robuste Materialien wie Blech oder Kunststoff.
7. Elektrische Verkabelung und Schalter installieren:
Verbinden Sie den Motor mit einem geeigneten Schalter und installieren Sie alle erforderlichen Kabel. Achten Sie auf ordnungsgemäße Isolierung und Schutz vor Feuchtigkeit. Es ist ratsam, einen Not-Aus-Schalter zu integrieren, um bei Bedarf schnell die Stromzufuhr unterbrechen zu können.
8. Test und Feinabstimmung:
Führen Sie Testläufe durch, um sicherzustellen, dass alle Komponenten einwandfrei funktionieren. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen und nehmen Sie gegebenenfalls Anpassungen vor, um einen reibungslosen Betrieb zu gewährleisten.
Indem Sie diesen Schritten folgen, können Sie einen funktionsfähigen und sicheren Häcksler bauen. Beachten Sie stets alle Sicherheitsanforderungen und tragen Sie geeignete Schutzkleidung während der Bau- und Testphase.
